創銘電子可以定制生產以下所有應用領域的薄膜開關:
儀器儀表——測量儀器,分析儀器,航海儀器,醫療儀器
家用電器——遙控器、電子鎖、洗衣機、微波爐、電飯煲、音響及影視設備
辦公系統——電話機、傳真機、復印機、計數器
計算機——操作鍵盤、監視器、打印機、繪圖儀
電子玩具——電子琴、游戲機、電子靶
這款PCB薄膜開關適用以下應用領域:
工業控制,醫療儀器,家用電器,電子游藝,測試設備,通信設備,軍用等.

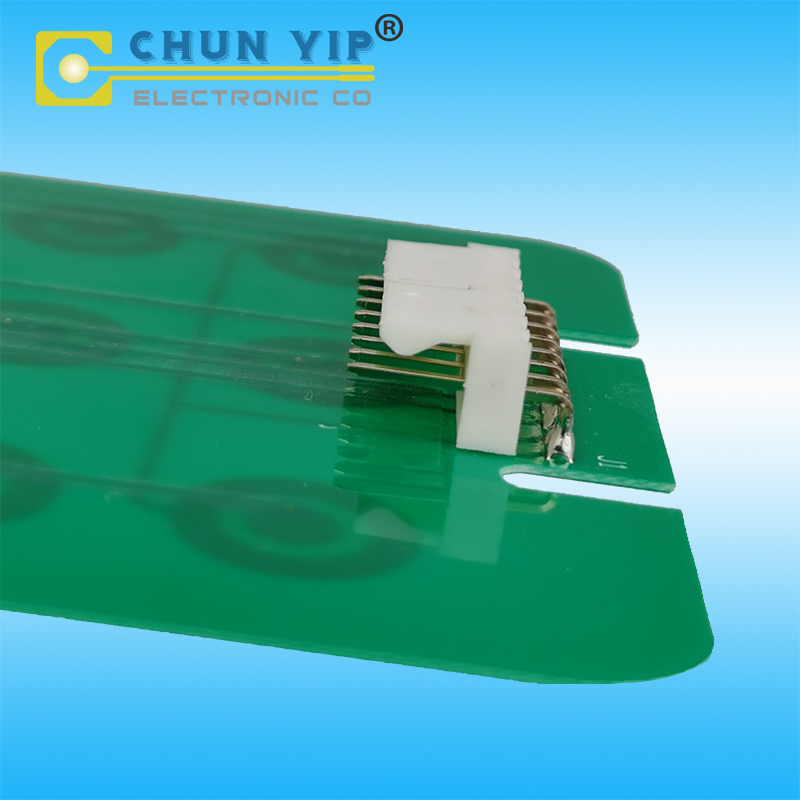

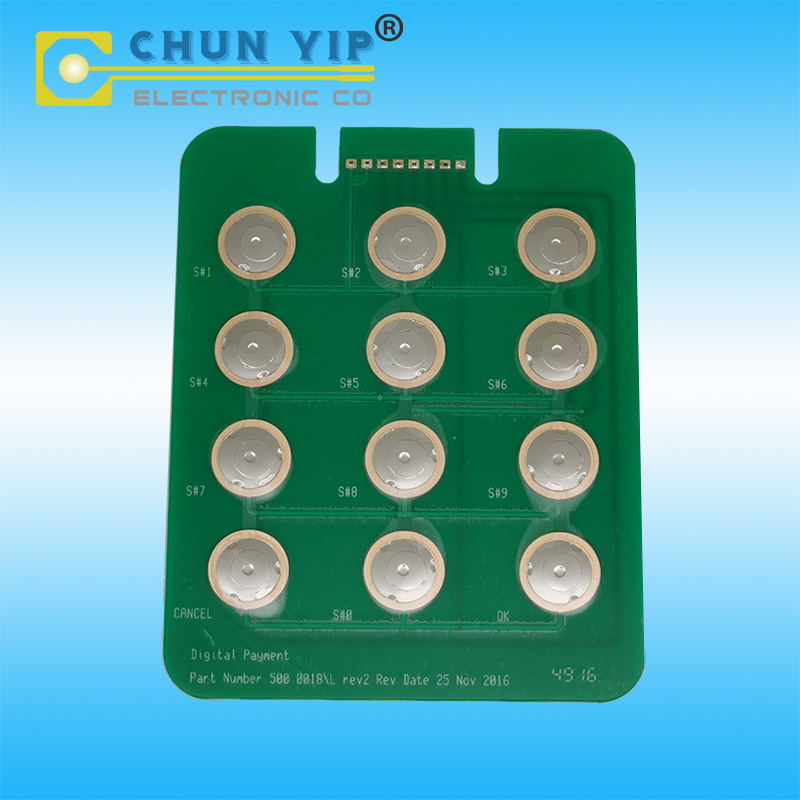

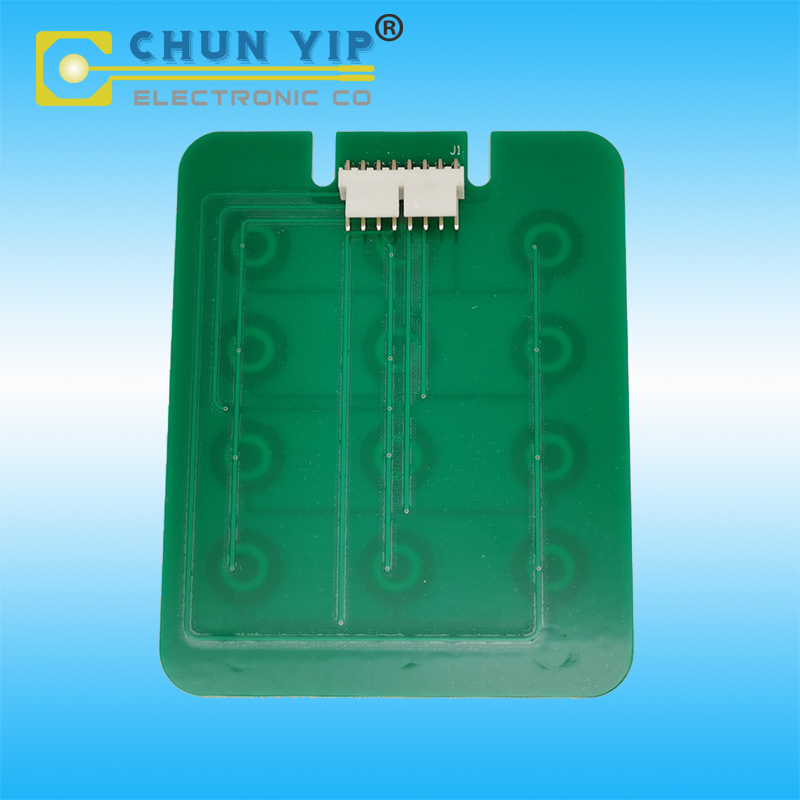

薄膜開關詳細圖片
薄膜開關參數
項目 | 描述 | 技術能力 |
1 | 工作電壓: | <35V(DC) |
2 | 工作電流: | ≤100mA |
3 | 接觸電阻: | 0.5~10Ω |
4 | 工作電阻: | 40Ω~500Ω |
5 | 絕緣電阻: | >100MΩ 250V DC |
6 | 基材耐壓: | 125V AC for 1 minute |
7 | 操作力度: | Flat type 50-500g |
8 | 回彈時間: | ≤5ms |
9 | 壽命: | Flat type≥500 million times |
Tactile type≥100 million times | ||
10 | 回路電阻: | 50Ω、150Ω、350Ω三檔,或以用戶需要確定 |
11 | 絕緣油墨耐壓: | 100V/DC⒈可靠性使用壽命:〉100萬次 |
12 | 閉合位移: | 0.1~0.4mm(無觸覺型) 0.4~1.0mm(觸感型) |
13 | 導電銀漿遷移: | 在55℃,溫度90%,56小時后,二線間為10MΩ/50VDC |
14 | 銀漿線寬: | ≥0.3mm,最小間隔0.3mm,線路毛邊<1/3,線路缺口<1/4線寬 |
15 | 引腳間距標準: | 2.54 2.50 1.27 1.25mm |
16 | 引出線抗曲度: | 用d=10mm鋼棍壓滾80次線路不斷 |
17 | 工作溫度: | -25℃~+80℃90% RH or less |
18 | 存貯溫度: | -40℃~+85℃ 溫度95%±5% |
19 | 恒溫恒濕測試溫濕度: | +40℃,90%~95%,240 Hours |
20 | 大 氣 壓: | 86~106KPa⒈印刷尺寸偏差±0.10mm,外型邊線不清編差±0.1mm |
21 | 功能啟動行程: | Flat type 0.1~0.5mm |
Tactile type 0.6~1.5mm | ||
印刷要求: | ||
銀漿線無氧化、無雜質 | ||
色差±0.11mm/100mm,絕緣油墨全部覆蓋銀漿線路 | ||
沒有墨水分散, 字跡無殘缺 | ||
色差不大于二級 | ||
不得有折痕、脫漆 | ||
透明窗透明干凈,顏色均勻,無劃痕、針孔、雜質 | ||
結構穩定,使用時間長,按鍵壽命在100萬次以上,絕緣油墨全部覆蓋銀漿線路,產品色差不大于二級,無油墨散,印刷尺寸偏差±0.10mm, 外型邊線不清編差±0.1mm,沒有折痕、脫漆,色澤均勻,沒有刮傷、針孔、雜質 |
創銘電子大門展示/創銘電子前臺展示
創銘電子工廠大樓前門
公司地址:廣東省東莞市長安鎮廈邊社區興業五街19號郵編:523877
創銘電子門口的展示和接待
創銘電子科技有限公司的接待和工廠的大門給任何參觀者一個很好的環境和心情。
半自動絲網印刷機
我們擁有7臺半自動絲印機和1臺大型半自動絲印機,為我們的薄膜開關和PET電路印刷的所有設計要求提供可靠的絲印支持。
絲網印刷的車間
CHUNYIP絲印車間是下十萬級無塵室,除半自動絲印機8臺外,配有菲林曝光室、調墨室、紫外線干燥機一臺、紅外線干燥機一臺。還有一個烤箱室,有三個烤箱。
啤機和沖床
公司現有啤機2臺,沖床3臺,熱壓機2臺,材料切割機2臺
自動打孔機
我廠還配備了自動沖孔機,可快速完成自動沖孔工序,大大提高了生產效率。
關于創銘:
東莞市創銘電子科技有限公司成立于2000年,21年經驗專注于適用各個領域應用的薄膜開關、薄膜面板、薄膜按鍵 產品生產和研發。為各區域客戶提供薄膜開關OEM/ODM解決方案。工廠通過ISO9001:2015體系認證,保障我們的生產 和供應鏈的可靠性。產品在包裝出貨前進行檢驗和測試,減少缺陷的品質保障。
我們致力于為您提供以下的服務:
1.運用絲印,膠印,移印,數字印刷等具有美觀的面板
2. 生產制造含有彈片,貼片LED,電容,電阻,二極管等品質薄膜開關
3. 設計具有防靜電,防化學品,防紫外線,防劃傷,防水等能在嚴酷環境下維持100萬次以上壽命的品質薄膜開關和 控制按鍵板
4.能與PCB/FPC/RUBBER KEY/FFC/金屬背板/塑膠殼組合的品質薄膜開關和控制按鍵板
5.. 提供平面型,打凸,彈片,薄膜鼓泡具有良好手感的品質薄膜開關和控制按鍵板
以下為我們的實體工廠和車間

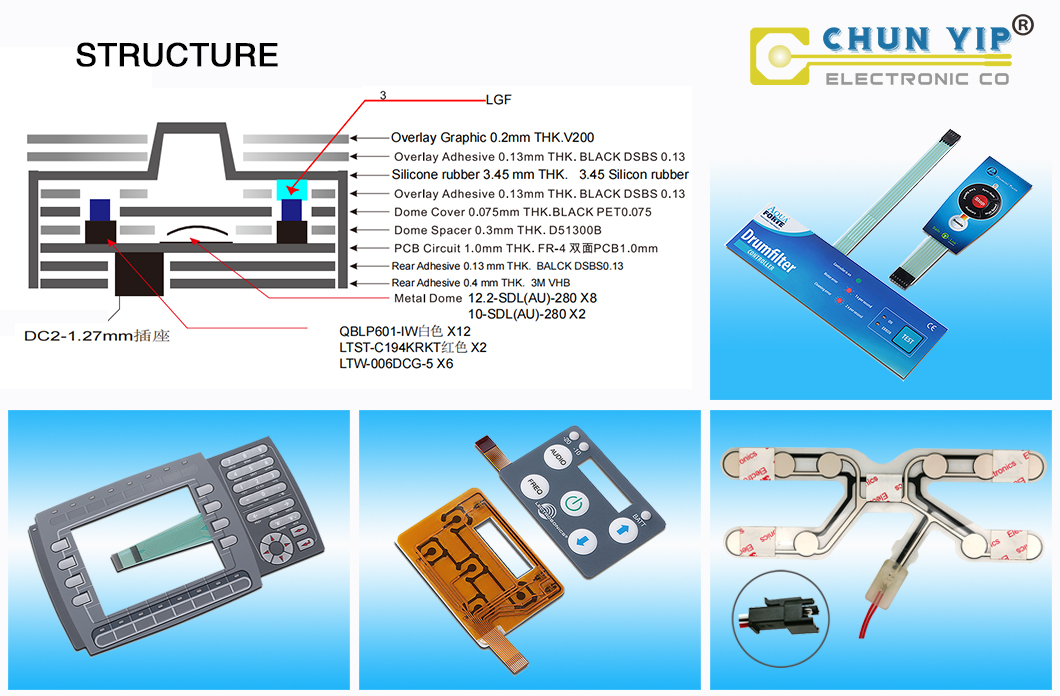

一、薄膜開關結構
A、 面板:具有標識產品logo、圖文、控制鍵等的面片層;
B、 面膠:連接面板與線路層的雙面膠帶;
C、 線路:根據產品要求進行線路分布,從而達到實現某種功能;
D、 背膠:貼合薄膜開關與注塑殼或者其他承貼物的雙面膠。
二、薄膜開關的特點
A、外形美觀、新穎;
B、體積小、厚度薄、重量輕、利于電腦鍵盤向輕、薄、短、小等方向發展;
C、防潮、防塵、防油污及有害氣體,密封性強、耐酸堿抗震;
D、使用時間長、耐彎折。
三、薄膜開關的分類
A、柔性薄膜開關:該薄膜鍵盤的面膜層、隔離層、電路層由不同性質的薄膜所組成;
B、硬性薄膜鍵盤:開關的圖形和線路是制作在普遍的印刷線路覆銅板上;
C、平面薄膜鍵盤:薄膜鍵盤上的按鍵,以色彩不同表示鍵體的位置、形體和大小。
四、薄膜開關的應用
1、工業控制領域:應用于電子測量儀器儀表 、計算機控制、數碼機床、工業控制器,工業衡器,能源
計量,汽車電子等---工業控制薄膜開關;
2、家用電器領域:應用于空調、洗衣機、電磁爐、微波爐、電飯煲、豆?jié){機等
3、醫療保健器械領域:用于健身器、電子血壓計、治療儀,以及醫療設備,檢測設備儀器等;
4、消費電子領域:玩具手機、跳舞毯、遙控汽車,其他消費電子等。
五、印刷指標
1、印刷尺寸偏差±0.10mm,外型邊線不清編差±0.1mm
2、套色偏差±0.11mm/100mm,絕緣油墨覆蓋銀漿線路
3、無油墨散,字跡無殘缺
4、色差不大于二級
5、不得有折痕、脫漆
6、透明窗透明清潔,色澤均勻,不得有刮傷、針孔、雜質。
常見問題解答:
1.你是制造商還是貿易公司?
A:我們是制造商,歡迎您參觀我們的工廠,提供視頻和圖片讓您檢查。
2.可以生產什么樣的膜開關?

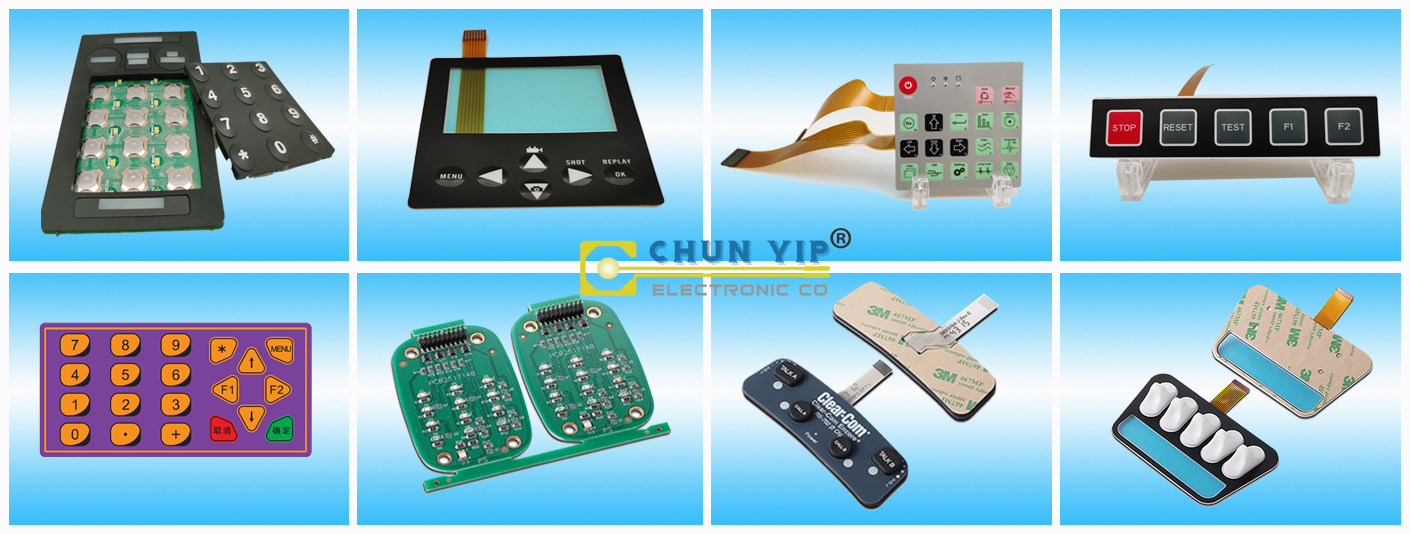

A:超大薄膜開關、薄膜鍵盤、圖形覆蓋、薄膜電路、LED背光薄膜開關、LGF背光薄膜開關、EL背光薄膜開關、電容薄膜開關、橡膠鍵盤薄膜開關、FPC電路膜開關、PCB電路板薄膜開關、金屬背板膜開關、丙烯酸/PC背板薄膜開關、防水薄膜開關、防紫外線膜開關、防刮膜開關、數字印刷膜開關等。
3.薄膜開關、橡膠鍵盤和PCB組裝需要什么樣的文檔?
A:膜開關:需要CorelDraw或Ai或CAD矢量圖繪制;
橡膠鍵盤:結構需要3D圖,圖形打印圖;
PCB或FPC的細菌文件,BOM清單,測試方法;
4.如何下訂單和報價?
信息需要如下:
(1)圖紙、照片、要求、數量
(2)覆蓋層尺寸:
材料:PET/PC
完成時間:啞光度/無光澤度
粘合劑:3M467/3M468
按鈕:嵌入扁平金屬硅橡膠粘膠
LED:是/否
最好將設計圖紙或樣品與其他詳細數據一起發送給我們,然后我們將根據您的要求定制膜開關。
5.那么免費的樣本政策呢?
(1)免費樣品:如果您支付了運費,我們可以為您提供免費同類樣品。
(2)定制樣:可以提供圖紙、要求和數量,我們報價。
6.我們的運輸方式是什么?
A:重量小量,采用聯邦快遞、UPS、DHL、TNT快遞運輸;重量大量,采用海運或飛機運輸,并按客戶指示發貨;
7.如何保證售后服務?
A:我們將會一直跟蹤整個過程的生產情況,保證順利運到貴方。如果出現任何問題,我們將為您提供最好的解決方案。
8.我們的付款條件是什么?
A:對于新客戶,我們將提前50%,其余的在發貨前做50%。對于長期合作的客戶,我們每月報表。
成熟研發設計團隊 提供詳細圖紙方案根據客戶對外觀、顏色、尺寸、手感以及功能等的要求綜合創銘的生產設備以及經濟成本的前提下,進行整體規劃并提供有依據的工程圖紙方案 |
|
生產設備 打造成熟切合的產品創銘電子的生產設備一直定期維護檢查中,維持創銘的產品能不斷精益求精,追求越來越小的誤差,適應新行業的產品生產需要,不斷給客戶提供高附加價值產品 |
|
|
原材料 一直采購于品牌供應商 采用優良薄膜材料好的原材料才能成就優良產品,創銘采購原材料有一套詳細的采購標準,現有原材料都是來自品牌供應商提供 |
多次檢測調試 制作過程中不出現誤差在定制過程中的工序環節,都有負責檢測的人進行檢測調試,以便在制作過程中不出現誤差。創銘的質量體系通過了ISO9001:2015體系認證 |
